Pilha de Daniell
Introdução: Separar para Conquistar
No capítulo passado, a gente viu a reação entre uma placa de zinco e uma solução de sulfato de cobre.
Foi legal, a solução mudou de cor, o zinco foi corroído... mas cadê a eletricidade?
Naquela experiência, os elétrons pulavam direto do átomo de zinco para o íon de cobre.
Foi uma transferência direta, e a energia química foi liberada principalmente como calor.
Para gerar eletricidade, a gente precisa ser mais esperto. Precisamos controlar o fluxo de elétrons.
Mas como fazer isso?
Separando as duas meias-reações!
A ideia é colocar a meia-reação de oxidação para acontecer em um lugar e a de redução para acontecer em outro.
Depois, a gente conecta os dois lugares com um fio.
Assim, os elétrons, para irem de um lado para o outro, serão obrigados a passar pelo fio.
E o que é um fluxo de elétrons passando por um fio? Eletricidade!
É exatamente isso que o cientista John Frederic Daniell fez, criando uma das pilhas mais famosas da história.
1. As Meias-Células: As Peças do Quebra-Cabeça

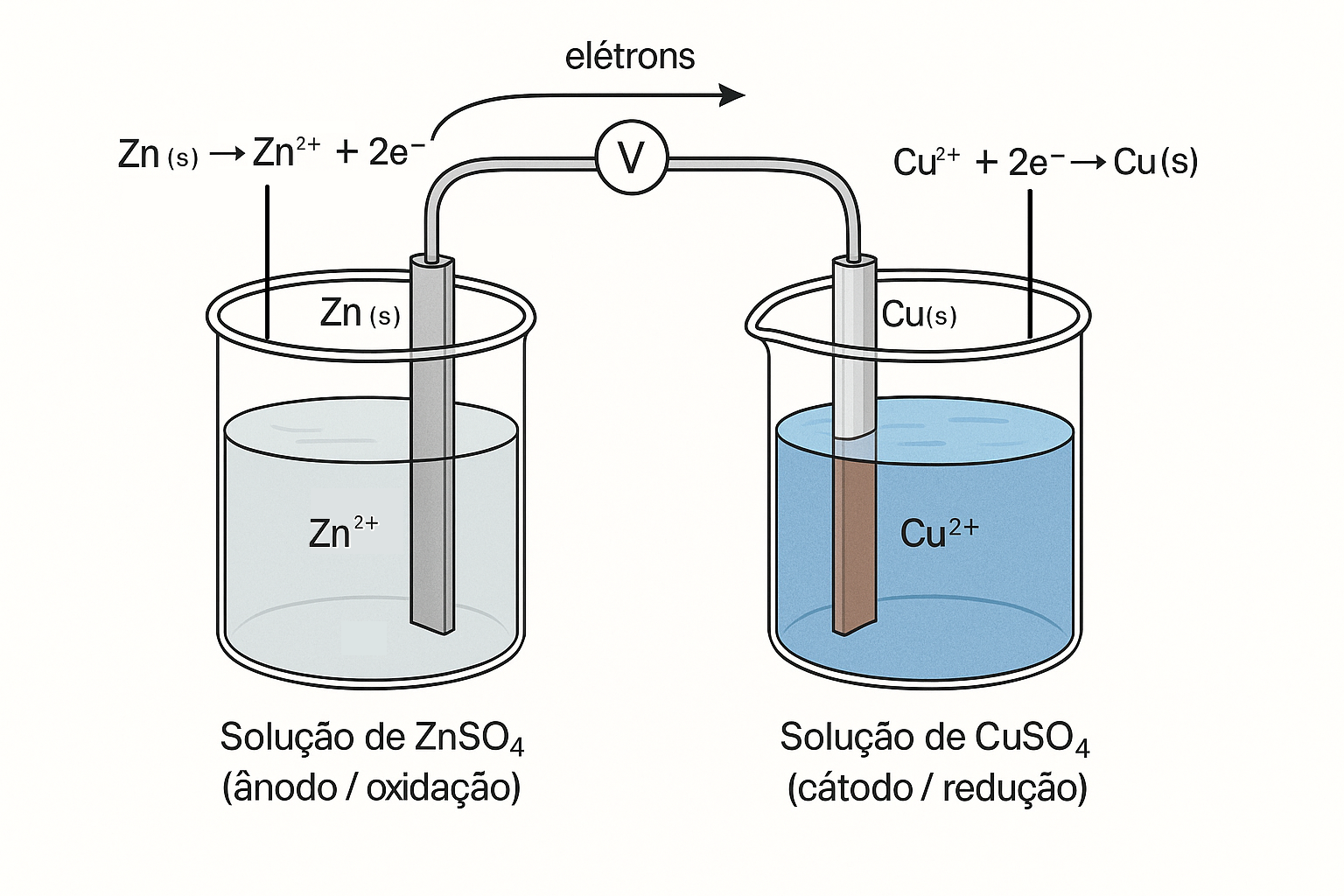

Para montar a Pilha de Daniell, vamos precisar de dois sistemas separados, que chamamos de meias-células ou eletrodos.
Meia-Célula 1
Um béquer (um copinho de vidro de laboratório) contendo uma solução de sulfato de zinco ($ZnSO_4$) e, mergulhada nela, uma placa de zinco metálico Zn.
Meia-Célula 2
Outro béquer, contendo uma solução de sulfato de cobre II ($CuSO_4$) e, mergulhada nela, uma placa de cobre metálico Cu.
Por enquanto, não acontece nada. São só duas peças de um quebra-cabeça esperando para serem conectadas.
Mas a gente já sabe que o zinco tem mais tendência a oxidar do que o cobre, então vamos ver o que acontece quando a pilha começa a funcionar…

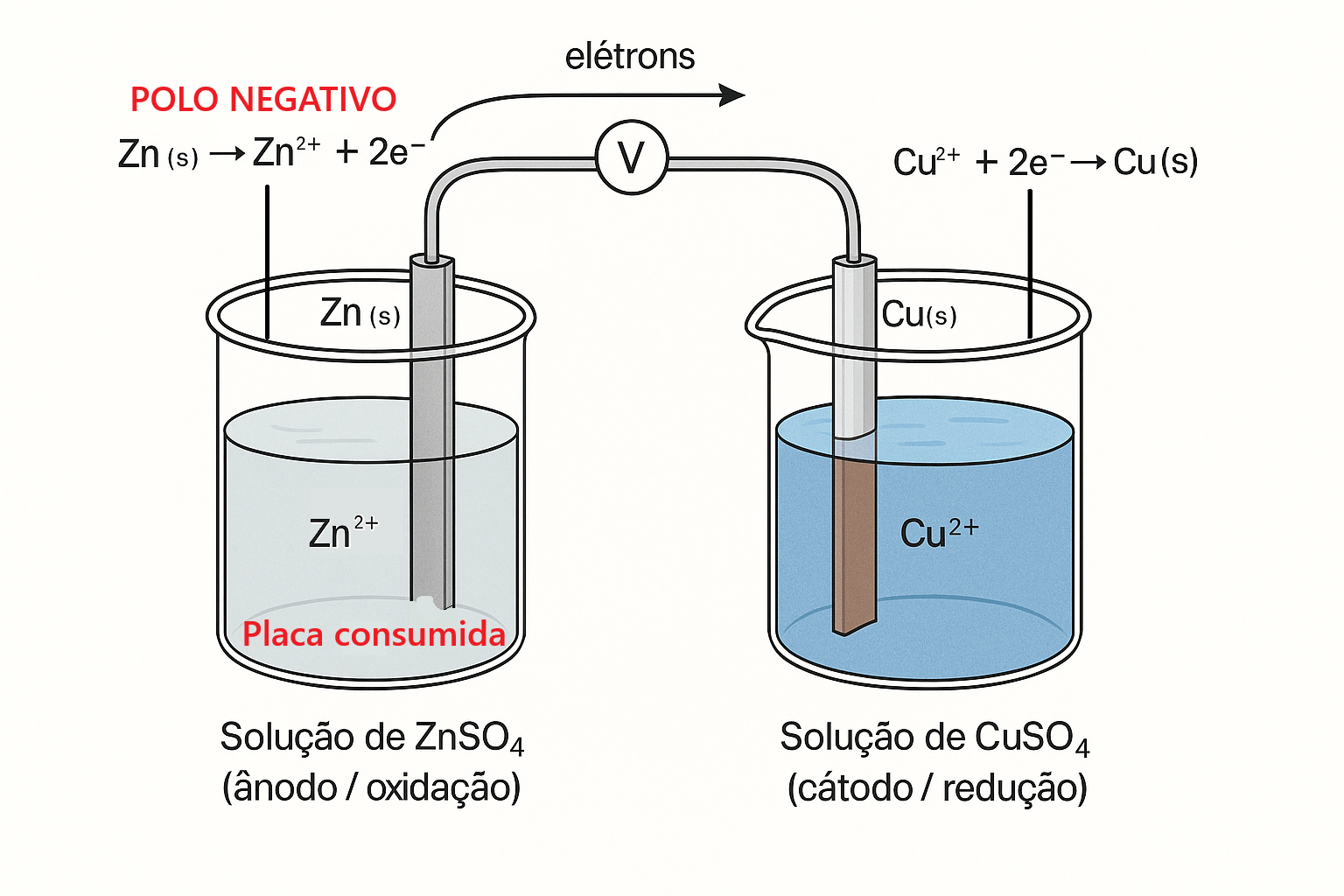

2. O lado do Zinco: Ânodo (Polo Negativo)
É aqui que vai acontecer a oxidação.
O zinco metálico da placa vai perder elétrons e se transformar em íons de zinco que vão para a solução.
Meia-reação: $Zn (s) \rightarrow Zn^{2+} + 2é$
Por que Ânodo?
Por definição, o eletrodo onde ocorre a Oxidação é sempre chamado de Ânodo.
(Dica: lembre-se das vogais: Oxidação → Ânodo).
Por que Polo Negativo?
Pense bem: essa reação está liberando elétrons. A placa de zinco se torna a "fonte" de elétrons, o ponto de partida deles.
Por isso, ela é o polo negativo da pilha.
E o que acontece com a placa?
Como o zinco sólido está virando íons que se dissolvem, a placa de zinco vai sendo corroída, ou seja, sua massa diminui com o tempo.

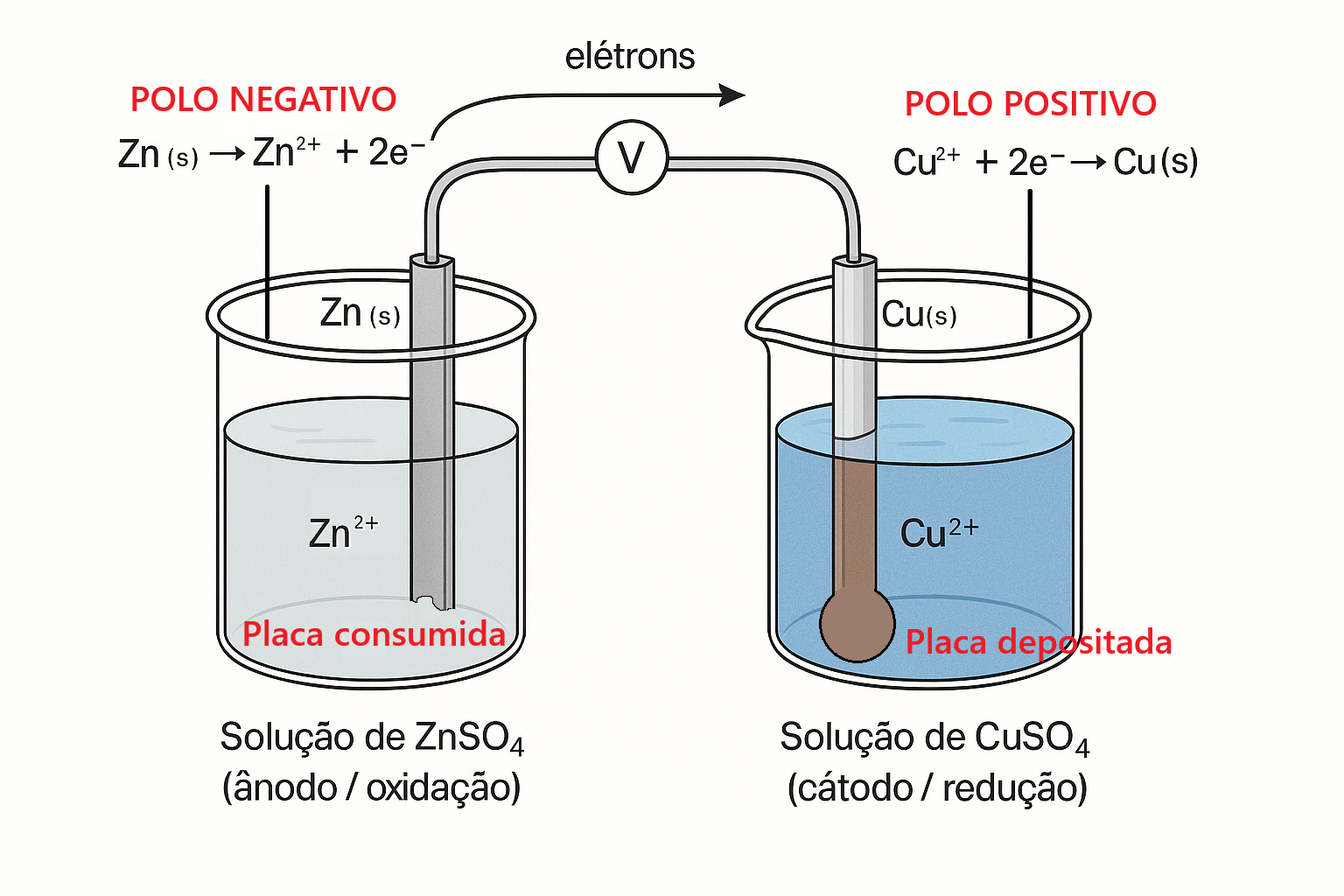

3. O lado do Cobre: Cátodo (Polo Positivo)
Do outro lado, vai acontecer a redução.
Os íons de cobre $Cu^{2+}$ que estão na solução azul vão receber os elétrons e se transformar em cobre metálico, que se deposita na placa.
Meia-reação: $Cu^{2+} (aq) + 2é \rightarrow Cu (s)$
Por que Cátodo?
O eletrodo onde ocorre a Redução é sempre chamado de Cátodo.
(Dica: lembre-se das consoantes: Redução → Cátodo).
Por que Polo Positivo?
Este lado está "faminto" por elétrons. Ele atrai os elétrons que vêm do outro lado para que a reação de redução aconteça.
Por ser o destino dos elétrons, ele é o polo positivo.
E o que acontece com a placa?
Como os íons de cobre da solução estão virando cobre sólido e se grudando na placa, a placa de cobre vai aumentando de tamanho, ou seja, sua massa aumenta com o tempo.
4. Fechando o Circuito
Agora vamos fazer a mágica acontecer.
O Fio (Circuito Externo)
Se a gente conectar a placa de zinco e a placa de cobre com um fio metálico, os elétrons que são liberados no ânodo ($Zn$) finalmente têm um caminho para chegar ao cátodo ($Cu$).
Eles viajam pelo fio, do polo negativo para o polo positivo.
E se a gente colocar uma pequena lâmpada no meio desse fio, ela vai acender! Geramos eletricidade.
Mas... a lâmpada acende por um segundo e apaga. Por quê?
A Ponte Salina (Circuito Interno)
Porque uma hora esse fluxo de elétrons acaba !!!
Pense no que está acontecendo nas soluções.
No béquer do ânodo, estamos produzindo um monte de íons positivos ($Zn^{2+}$).
A solução está ficando com excesso de carga positiva.
No béquer do cátodo, estamos consumindo os íons positivos ($Cu^{2+}$).
A solução está ficando com excesso de carga negativa (dos íons sulfato, $SO_4^{2-}$, que ficam para trás).
Esse desequilíbrio de cargas cria uma barreira que impede que mais elétrons se movam. A pilha para.

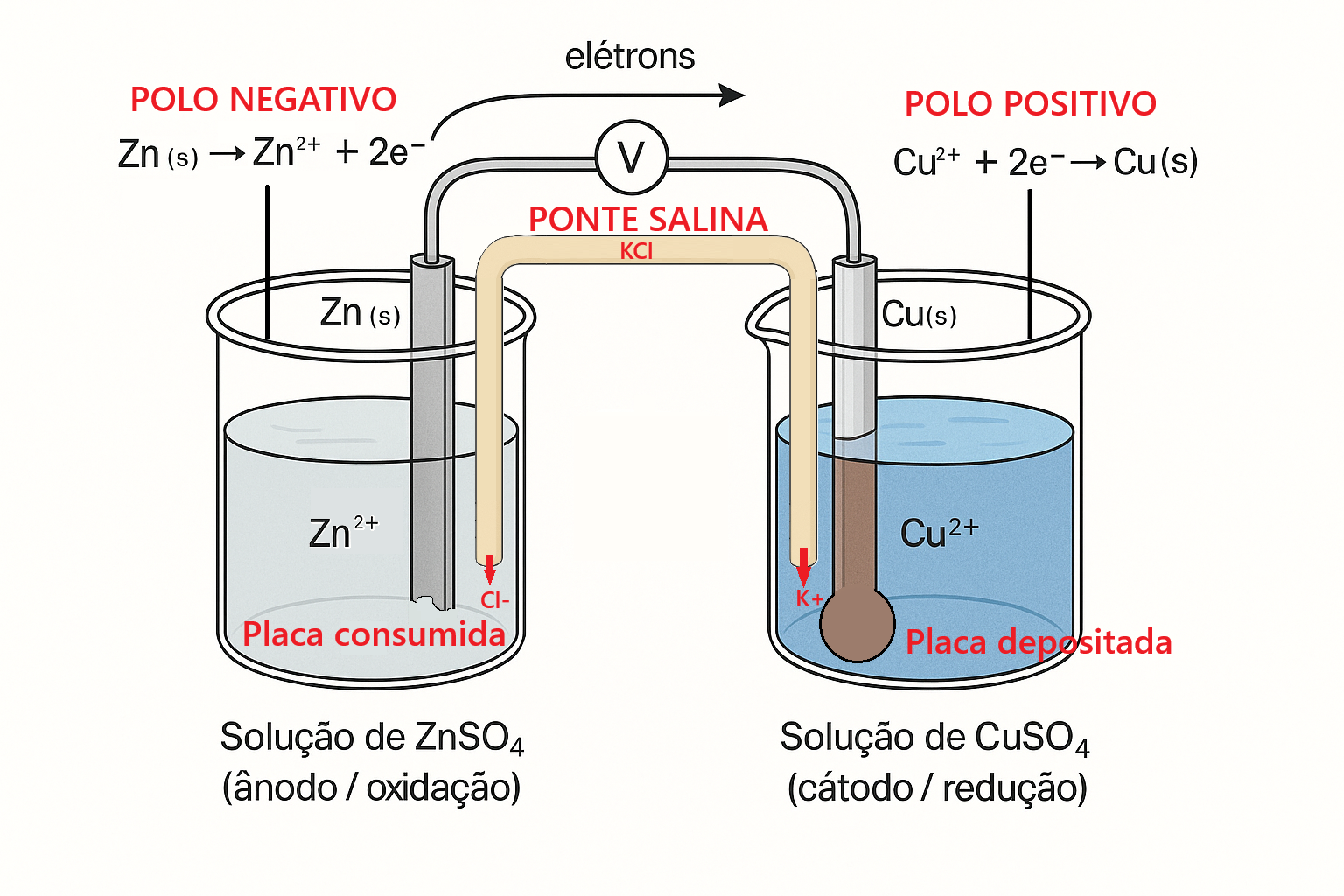

É aqui que entra a heroína da história: a ponte salina.
A ponte salina é um tubo em forma de "U" invertido, cheio de uma solução concentrada de um sal que não reage com ninguém, como o cloreto de potássio (KCl), por exemplo.
As pontas do tubo são tampadas com algodão para que a solução não escorra, mas os íons consigam passar.
Quando colocamos a ponte salina conectando as duas soluções, ela resolve o problema do desequilíbrio:
Os ânions (íons negativos, $Cl^{-}$) da ponte salina migram para o béquer do ânodo para neutralizar o excesso de carga positiva dos $Zn^{2+}$.
Os cátions (íons positivos, $K^{+}$) da ponte salina migram para o béquer do cátodo para compensar a falta de carga positiva (já que os $Cu^{2+}$ foram consumidos).
Com a ponte salina mantendo as soluções eletricamente neutras, o fluxo de elétrons no fio pode continuar. Agora sim, a lâmpada fica acesa!

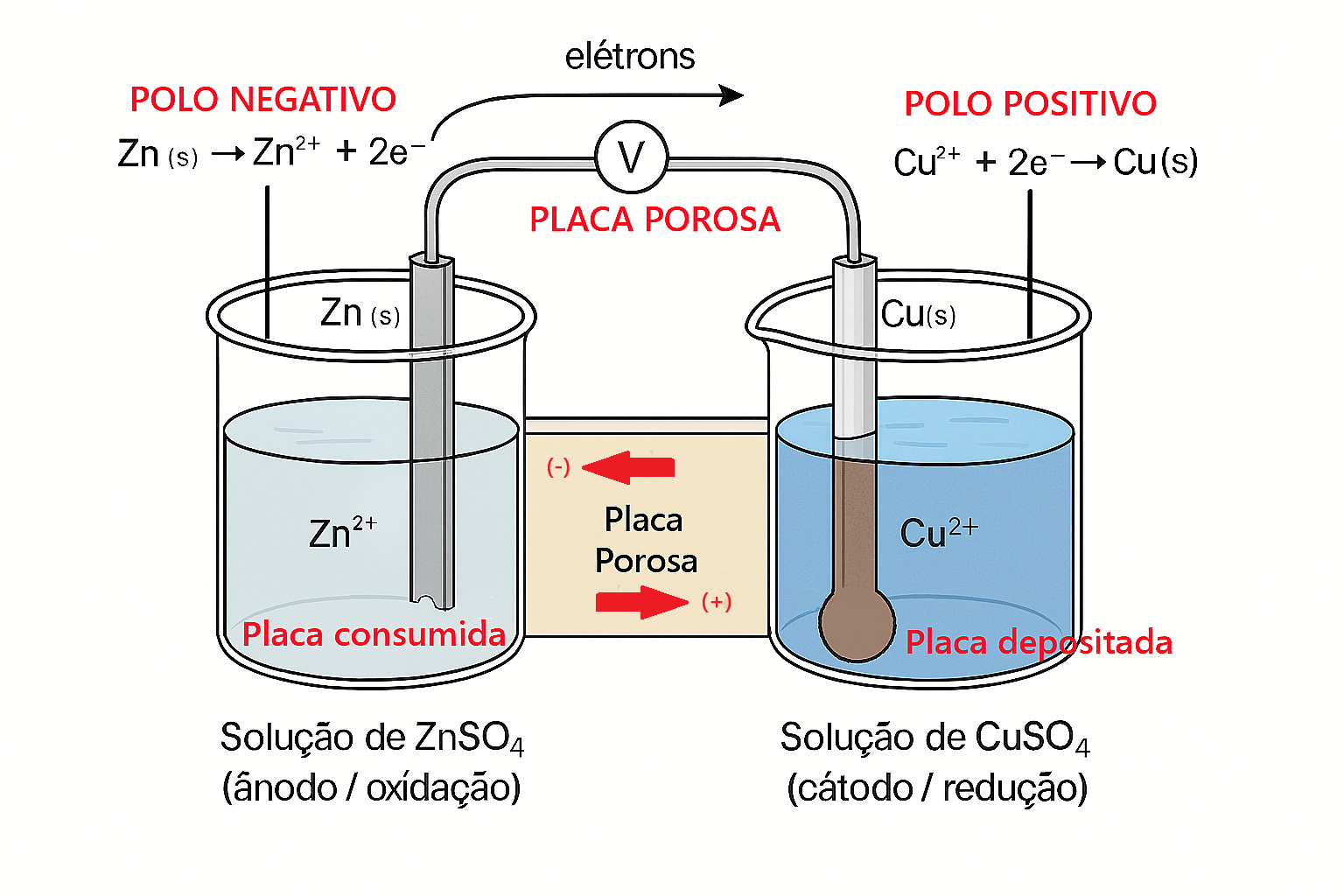

5. Placa Porosa: Alternativa para a Ponte Salina
Existe uma outra forma de montar um circuito interno em uma pilha, sem ser pela ponte salina.
Essa forma é a placa porosa, que respeita o mesmo princípio.
Em vez de usar dois copos separados conectados por uma ponte, nós podemos usar um mesmo copo dividido ao meio por uma placa porosa.
De um lado, você vai ter a solução e o eletrodo de zinco; do outro, você vai ter a solução e o eletrodo de cobre.
A placa impede que as soluções se misturem, mas ela terá “poros” grandes o suficiente para deixar os íons gerados passarem de um lado para o outro.
Ou seja, as soluções continuam sem se misturar e ainda assim consegue manter a neutralidade, permitindo que o fluxo de elétrons continue acontecendo de boa.
6. Notação de uma Pilha
Desenhar uma pilha toda vez que a gente quiser falar dela seria muito trabalhoso.
Por isso, os químicos criaram uma notação padrão (da IUPAC) para representar uma pilha de forma compacta. A regra é:
Ânodo | Solução do Ânodo || Solução do Cátodo | Cátodo
Uma barra vertical representa a separação entre um eletrodo e sua solução (uma interface).
Duas barras verticais representam a ponte salina (ou a placa porosa).
Para a nossa Pilha de Daniell, a notação fica:
$Zn (s) | Zn^{2+} (aq) || Cu^{2+} (aq) | Cu (s)$
Quando você vê essa linha, você sabe exatamente como a pilha é montada.
Conclusão com Bizus: PÃO e DONA PoRCA
PÃO
Esse bizu te ajuda a lembrar como uma pilha é montada.
P = pilha
A = ânodo
O = oxidação
~ = lembra um negativo, que é para dizer que o ânodo é o polo negativo da pilha
Moral da história: Uma pilha tem o ânodo negativo e é onde sofre oxidação. Consequentemente, o cátodo é positivo e sofre redução.
DONA PoRCA
É outra forma de lembrar das mesmas informações. Só que esse é mais completo e cada palavra fala sobre um eletrodo.
D = diminui a massa da placa (placa é consumida, corroída)
O = oxidação
N = negativo
A = ânodo
Agora, para o outro eletrodo:
Po = positivo
R = redução
C = cátodo
A = aumenta a massa da placa (os íons estão se depositando na placa)
Na pilha de Daniell, é como se o eletrodo de Zinco fosse a DONA e o de Cobre fosse a PoRCA.
Pronto, entendemos o que é uma pilha! Não é difícil, é tranquilo!
No próximo capítulo, vamos aprender a calcular a "força" dessa pilha, a sua voltagem, e a prever se uma reação vai acontecer espontaneamente ou não. Te vejo lá!
